Rychlomontážní světelné systémy: dlouhé linie, optiky a DALI

Rychlomontážní světelné systémy umožňují vytvářet dlouhé řady svítidel se společnou nosnou konstrukcí a napájením. Pro prodejnu, vysoký sklad i výrobní halu lze podle nabídky systému zvolit odpovídající optiku a s kompatibilními předřadníky DALI rozdělit osvětlení do samostatně stmívaných skupin podle provozu.

1. Dlouhá světelná řada jako stavebnice

Základem rychlomontážního systému je nosná konstrukce s elektrickým rozvodem, do které se osazují kompatibilní světelné moduly. Podle provedení vede konstrukce také vodiče pro řízení osvětlení. Spojovací prvky usnadňují sestavení dlouhých linií, aniž by bylo nutné ke každému modulu vytvářet samostatný přívod.

Při výběru rychlomontážního systému osvětlení proto posuzujte celou sestavu: nosné profily, světelné moduly, napájení, spojky, závěsy, kryty a zakončení. Dostupné součásti a způsob propojení se mezi jednotlivými systémy liší. Podobný vzhled není důkazem vzájemné kompatibility.

Souvislá nosná řada nemusí svítit po celé délce. Podle konstrukce lze světelné moduly střídat s krytými úseky nebo dalšími funkčními prvky. Pokud má vzniknout nepřerušená světelná linie, ověřte návaznost svíticích ploch a vzhled spojů. Provozní výhodou je možnost vyměnit vhodný modul a zachovat nosnou část, pokud to daný systém dovoluje.

2. Vyzařovací charakteristika podle prostoru

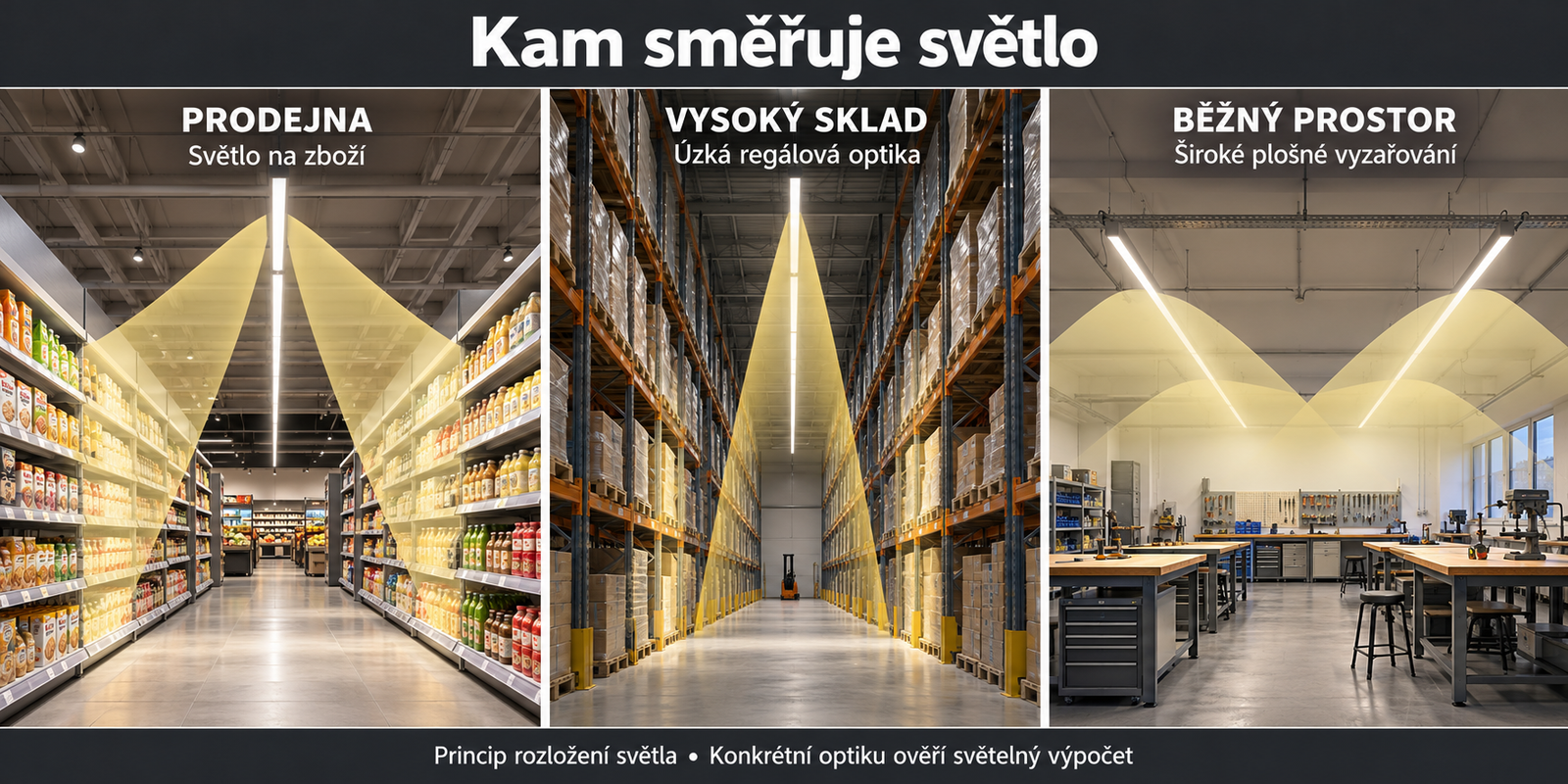

Pro prodejnu je důležité nasvítit zboží na svislých plochách, ve vysokém skladu dostat světlo do uliček a na regály a v běžném otevřeném prostoru zajistit rovnoměrné plošné osvětlení. Rozhoduje rozložení světla, nikoli pouze příkon nebo celkový světelný tok.

V prodejně nemusí být nejdůležitější nejsvětlejší podlaha uprostřed uličky. Zákazník potřebuje dobře vidět zboží. Jestliže zůstávají regály tmavé, přidání výkonu nemusí problém vyřešit: nejprve je potřeba upravit optiku nebo polohu svítidel. U vysokého skladu zase samotné označení „úzké vyzařování“ nestačí. Vybírá se podle celé křivky svítivosti, montážní výšky a šířky uličky.

V dílně posuzujte polohu svítidel vůči pracovníkovi a pracovní ploše, aby si člověk nezastínil detail vlastním tělem. Světelný výpočet má zohlednit také regály, stroje a relevantní směry pohledu. Difuzor ani dlouhá svíticí plocha samy o sobě nezaručují omezení oslnění.

3. Stmívání a skupiny DALI podle výrobních sektorů

DALI umožňuje u kompatibilních předřadníků individuální i skupinové ovládání a stmívání. Jedna mechanicky souvislá světelná řada proto může obsahovat několik samostatně řízených skupin; do jedné skupiny lze naopak přiřadit svítidla z více řad na téže DALI sběrnici.

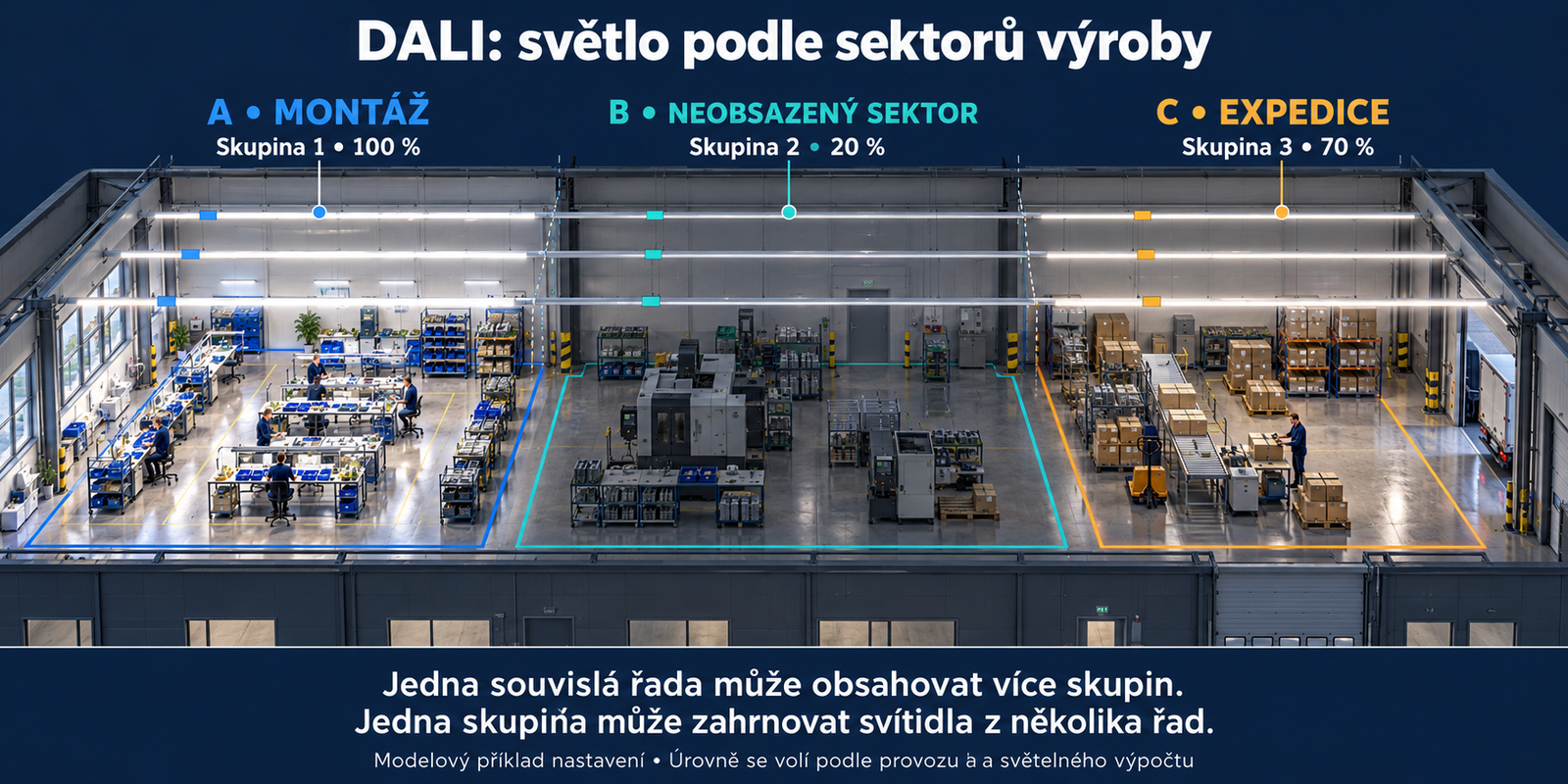

Ve zobrazené hale procházejí tři dlouhé řady několika výrobními sektory. Moduly nad montáží tvoří jednu skupinu, moduly nad neobsazenou částí druhou a svítidla nad expedicí třetí. Každá skupina zahrnuje příslušné úseky všech tří řad. Rozdělení tak odpovídá práci pod svítidly, nikoli pouze směru nosné lišty.

Skupina určuje, která svítidla ovládáme společně; scéna ukládá jejich předem zvolené úrovně. Pro pracovní režim, úklid nebo omezený provoz lze připravit odlišná nastavení. U standardních DALI předřadníků je k dispozici 16 skupin a 16 uložených scén. Přesun svítidla do jiné skupiny se provádí nastavením, pokud to dovoluje zapojení a použitý řídicí systém. U větší instalace může řízení více sběrnic zajišťovat nadřazený systém.

Číselné hodnoty v obrázku jsou příkladem, nikoli doporučením pro libovolnou výrobu. Neobsazený sektor lze ztlumit pouze tak, aby zůstaly splněny požadavky na bezpečný provoz, okolní plochy a komunikace. Po příchodu člověka se může s vhodnými senzory a řídicí jednotkou obnovit potřebná pracovní úroveň. Samotná DALI sběrnice tuto automatickou logiku nevytváří.

4. Denní světlo a přítomnost osob

Samostatné řízení má smysl také mezi svítidly u oken a svítidly v hloubce prostoru nebo mezi jednotlivými skladovými uličkami. S vhodnými senzory a řídicí jednotkou lze výkon osvětlení přizpůsobovat dostupnému dennímu světlu a skutečnému využití zóny.

Ve výrobě je užitečné zachovat pracovní úroveň na obsazené montáži a upravit osvětlení právě nevyužívané části. Ve skladu může regulace sledovat jednotlivé uličky. Umístění a detekční možnosti čidel musí odpovídat montážní výšce, pohybu osob i překážkám; senzor reagující na procházejícího člověka nemusí stejně spolehlivě rozpoznat drobnou práci u stolu.

Vodiče DALI v nosné konstrukci jsou pouze přípravou. Sestava potřebuje odpovídající předřadníky, napájení sběrnice, řídicí prvky a uvedení do provozu. Před objednávkou ověřte rozsah stmívání, chování při nejnižší úrovni a rozsvícení z vypnutého stavu. Podrobněji tuto otázku řeší článek „Stmívatelné“ nestačí: co ověřit před objednáním svítidla.

Při převzetí musí provozovatel dostat seznam skupin a scén, popis ovladačů, automatických pravidel a podporovaného postupu obnovy. Praktický postup shrnuje předání řízeného osvětlení. Úsporu energie je potřeba vyhodnotit podle příkonů a provozních časů; údaj „20 %“ nelze automaticky číst jako dvacetiprocentní spotřebu celé instalace.

5. Co připravit před montáží a objednávkou

Porovnávejte cenu kompletní sestavy a doložený světelný výsledek. Rychlé spojování systémových dílů zjednodušuje práci, ale nenahrazuje návrh kotvení, elektrického napájení ani ověření vhodnosti prostředí.

• Určete délky a polohu řad, závěsné body a montážní výšku.
• Vyberte optiky podle pracovních ploch, regálů a směrů pohledu; vyžádejte světelný výpočet.
• Ověřte elektrické zatížení, napájecí body a limity konkrétního systému.
• Stanovte skupiny DALI, scény, senzory a požadované chování při ručním ovládání i automatickém provozu.
• Prověřte krytí celé sestavy, dostupnost náhradních modulů a servisní přístup.

Označení „montáž bez nářadí“ platí pro určené operace, například osazování modulů. Nevztahuje se automaticky na kotvení a celou elektroinstalaci. Při plánování počítejte i s tím, jak se technik dostane k jednotlivým svítidlům mezi stroji nebo regály; údržba osvětlení začíná už v návrhu.

Dlouhé světelné linie přinášejí největší užitek, když jejich poloha sleduje dispozici, optika odpovídá osvětlovaným plochám a řízení skutečnému provozu. Při změně rozmístění regálů nebo výroby proto zkontrolujte nejen skupiny DALI, ale také směr a rozložení světla.
