„Stmívatelné“ nestačí: co ověřit před objednáním svítidla
Údaj „stmívatelné“ neříká, jaký ovladač potřebujete ani zda bude fungovat s vybranou sestavou. Dokument IES z roku 2026 zpřesňuje označování metod řízení. Pro nákup je rozhodující přesná varianta svítidla, její napájecí zařízení a podmínky kompatibility.
IES ve veřejném popisu dokumentu Dimming and Control Method Designations uvádí krátká označení LE pro náběžnou hranu, TE pro sestupnou hranu a UPC pro univerzální fázové řízení. Součástí dokumentu jsou také vzory údajů pro technické listy a přehledy svítidel a řízení. To je užitečný podnět i pro český trh: u položky v nabídce má být poznat nejen možnost stmívání, ale také způsob, jakým má fungovat. [1]
1. Nejdříve určete metodu, potom vybírejte ovladač
Náběžná a sestupná hrana jsou dvě odlišné varianty fázového řízení. Zjednodušeně: u náběžné hrany se odřízne začátek každé půlvlny napájecího napětí, u sestupné její konec. Nápis „TRIAC“ v nabídce proto nepovažujte za dostatečné potvrzení kompatibility. V technickém listu vyhledejte, jakou variantu přijímá konkrétní napájecí zařízení, a porovnejte ji s podporovaným režimem stmívače.

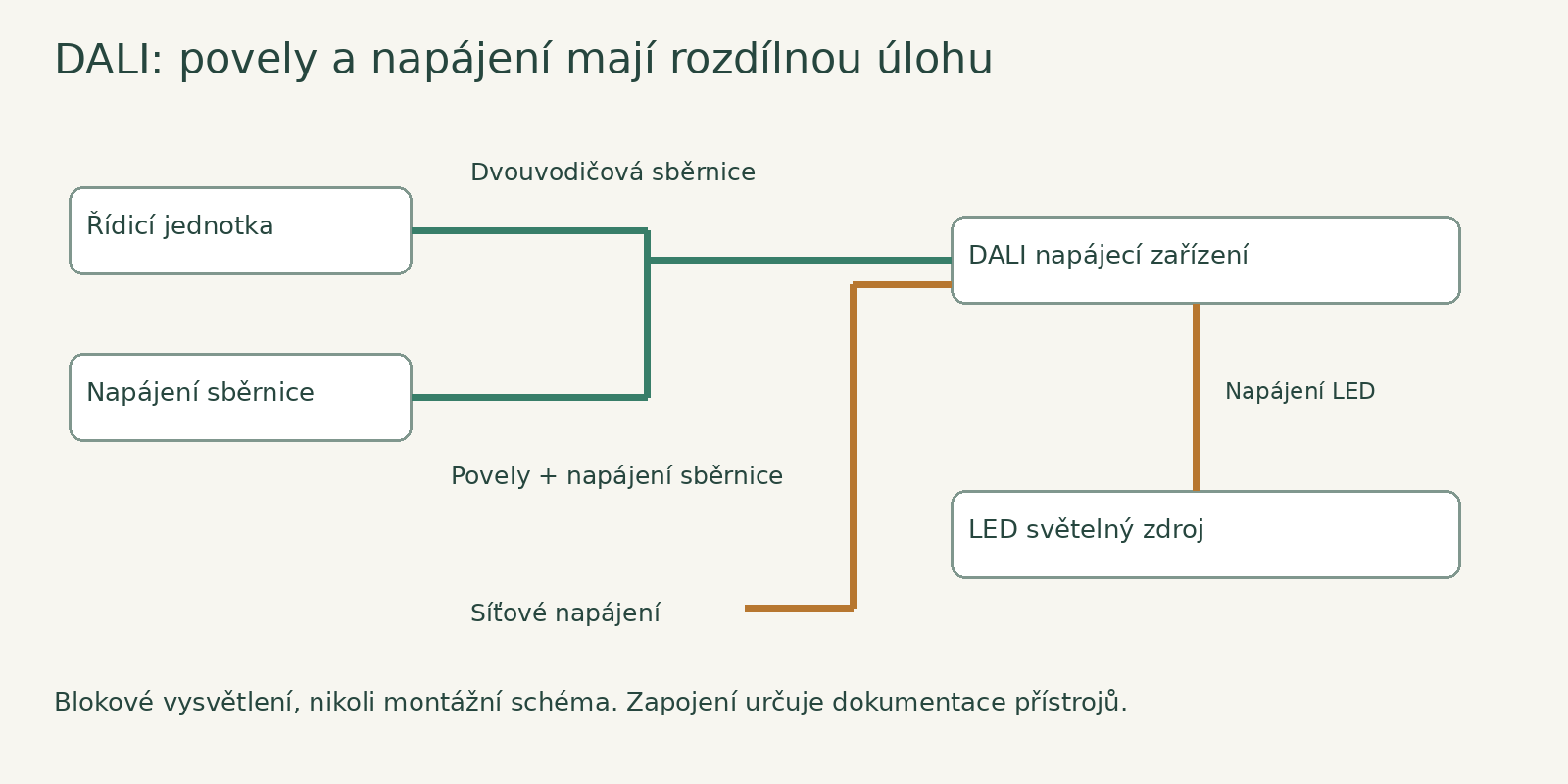

U DALI jde o digitální komunikaci. U běžného drátového řešení povely putují po dvouvodičové sběrnici; ta nenahrazuje napájení svítidla. DALI umožňuje řídit jednotlivé adresy, skupiny a scény. Obyčejný otočný fázový stmívač není náhradou za řídicí část DALI. Při objednávce proto nestačí požadovat „DALI svítidlo“: musí být určeno i to, co bude posílat povely a jak bude systém uveden do provozu. [2]

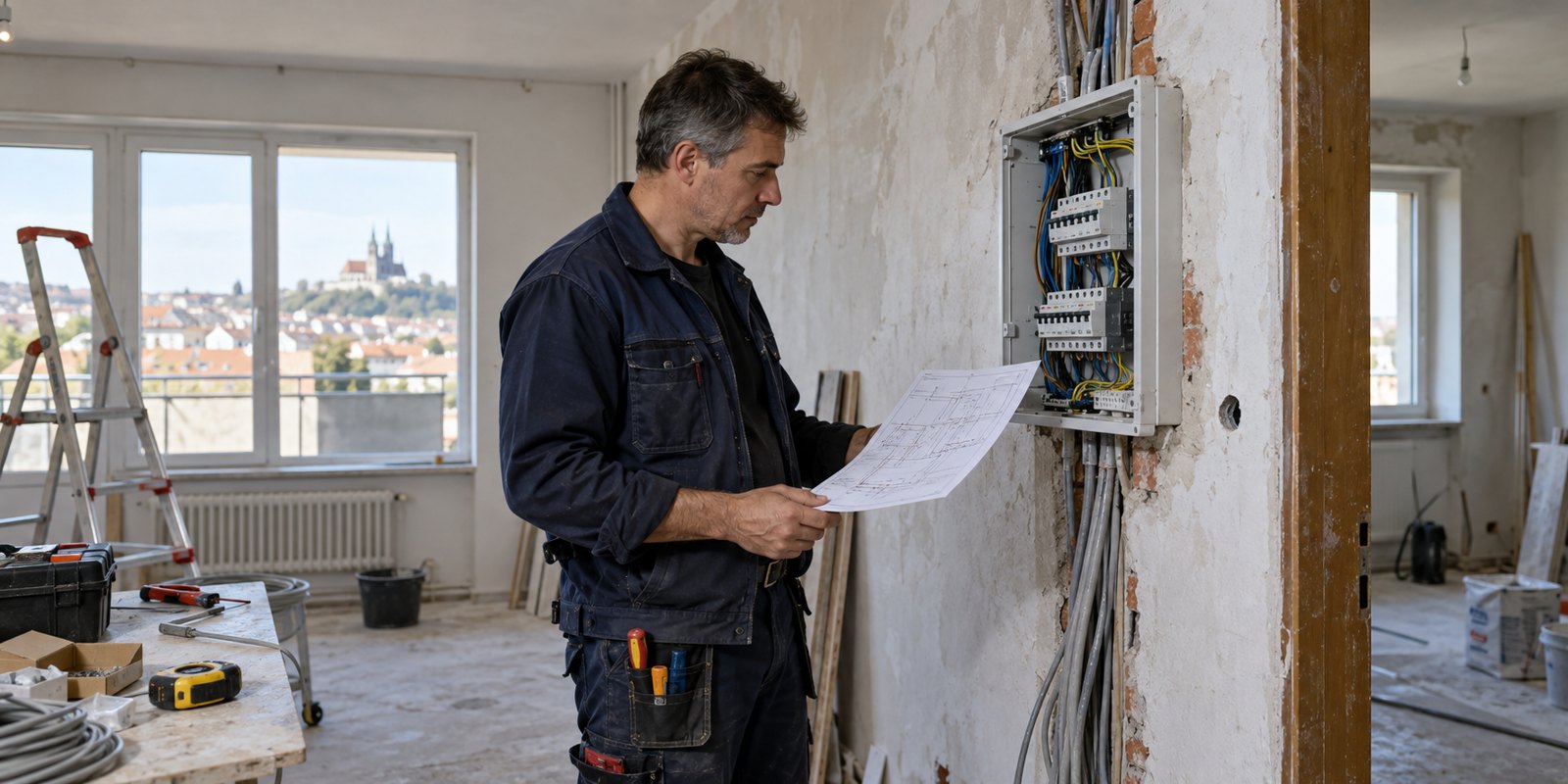

Praktický postup pro rekonstrukci: elektrikáři nejprve předejte požadovaný způsob ovládání a přesné typy uvažovaných přístrojů. Ať ověří dostupné vodiče, místo pro přístroje a schémata výrobců. Teprve poté objednávejte variantu svítidla. Ani potřebu nulového vodiče v krabici nelze odvodit ze samotného slova „stmívač“; rozhoduje konkrétní přístroj. Stejnou kontrolu podkladů proveďte u označení PUSH DIM nebo 0/1–10 V, která nelze zaměňovat s DALI.
2. Příklad z technického listu: rozsah 5–100 % má podmínku

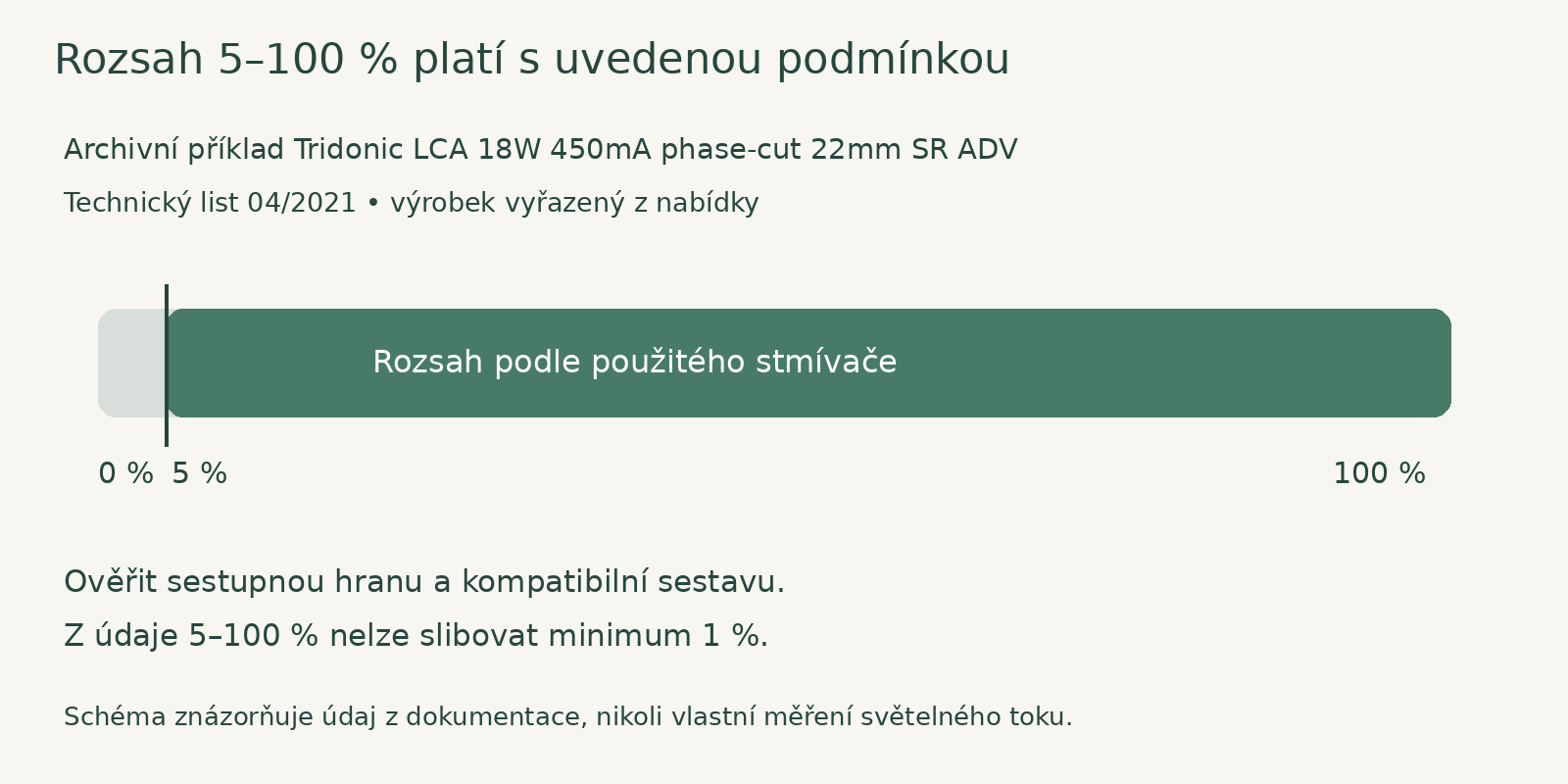

Archivní technický list Tridonic LCA 18W 450mA phase-cut 22mm SR ADV uvádí řízení sestupnou hranou a rozsah stmívání 5–100 % s výslovnou podmínkou závislosti na stmívači. Dokument je z dubna 2021 a výrobek označuje jako vyřazený z nabídky. Používáme jej zde jako doložený příklad čtení dokumentace, nikoli jako aktuální nákupní tip. [3]
Z těchto údajů lze pro objednávku vyvodit tři konkrétní závěry. Za prvé, v seznamu kompatibility hledáme sestavu pro sestupnou hranu. Za druhé, z údaje 5–100 % neslibujeme zákazníkovi úroveň 1 %. Za třetí, podmínku „podle stmívače“ nesmíme při přepisu do e-shopu vypustit. Bez této části by popis vytvářel silnější příslib než podklad výrobce.

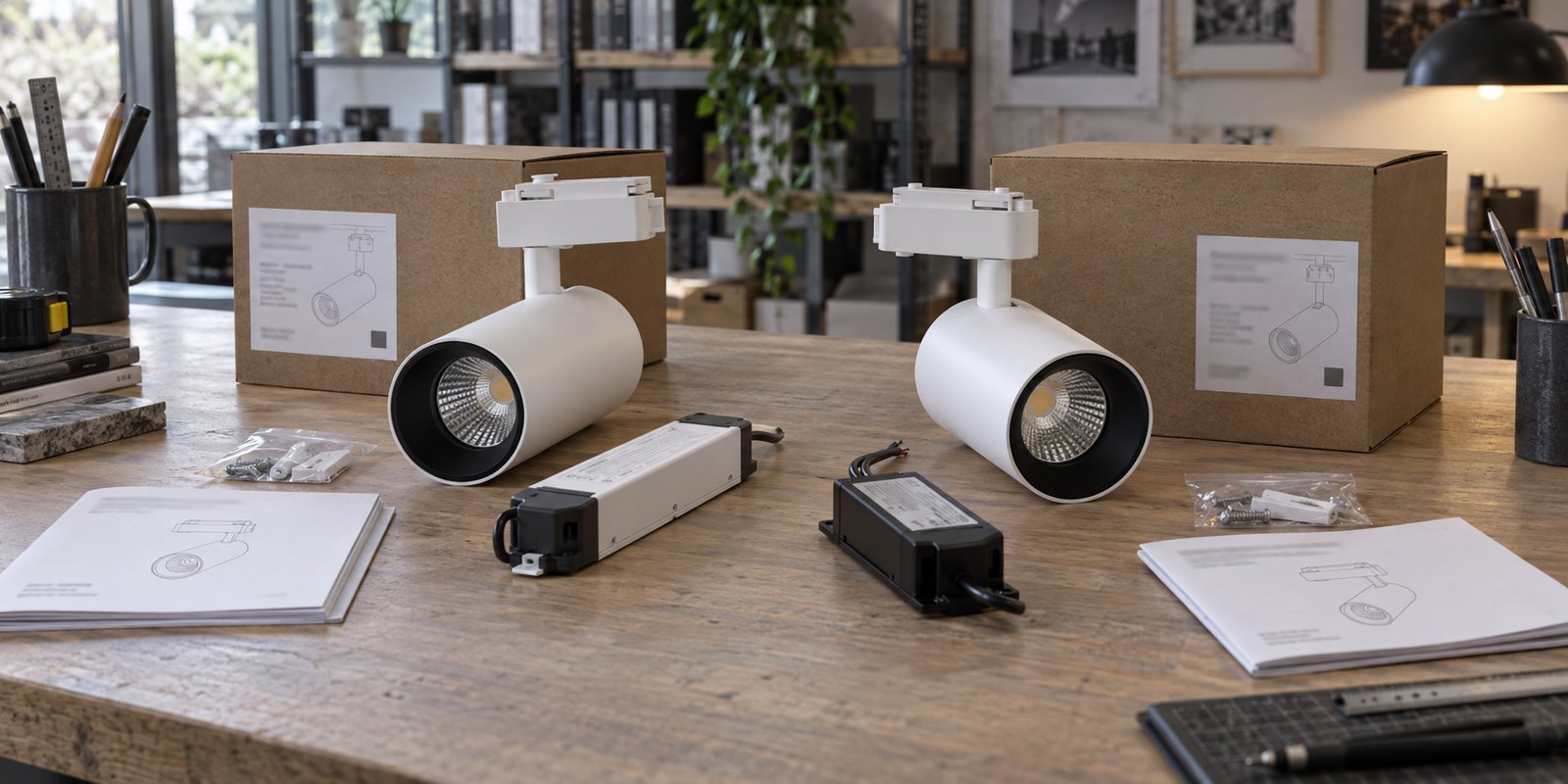

Pokud stejná pohledová řada svítidel nabízí několik variant řízení, uložte do nabídky přesný objednací kód vybrané varianty a odpovídající list. Fotografie těla svítidla nerozliší, která elektronika bude uvnitř. Při náhradě již vyřazeného driveru se navíc musí znovu ověřit elektrické parametry, rozměry, chlazení a kompatibilita řízení; shodný příkon sám náhradu nepotvrzuje.
3. Objednávku popište jako sestavu, kterou lze převzít
Modelový případ: majitel vinotéky chce několik kolejnicových reflektorů nad degustačním pultem ovládat společně z jednoho místa. Večer potřebuje slabší světlo, při úklidu plný výkon. Zadání „stmívatelné reflektory“ neřeší, jaký stmívač bude použit, kolik driverů k němu bude připojeno ani zda zvolená varianta dovolí požadovaný rozsah.
Do poptávky proto napište: „Prosím o potvrzení kompatibility svítidla [přesný kód a varianta], napájecího zařízení [typ], ovladače [typ a režim] a počtu [počet kusů] v jedné skupině. Uveďte potřebné vodiče podle schématu, povolený počet LED zařízení, podmínky minimálního zatížení, dosažitelný rozsah stmívání a chování po obnovení napájení. Potvrďte, zda uvedené chování platí pro tuto konkrétní sestavu.“

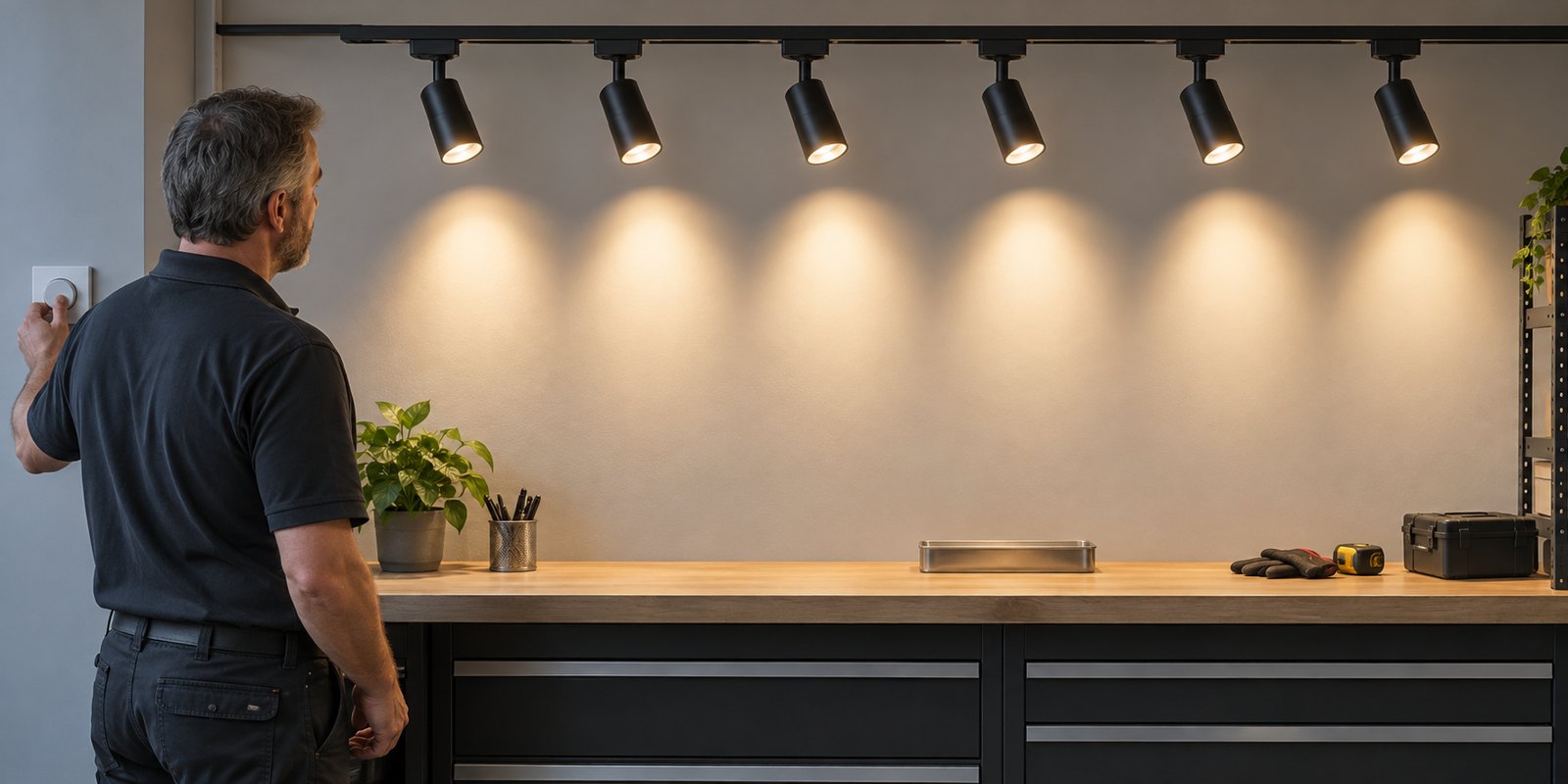

K potvrzení přiložte seznam kompatibility nebo písemné vyjádření dodavatele. Pokud v podkladech chybí některý údaj, označte jej jako neověřený. Nenahrazujte jej odhadem z maximálního příkonu stmívače pro jiný druh zátěže. Vzorovou sestavu nechte před hromadnou objednávkou vyzkoušet v zamýšleném počtu; úspěšný provoz jednoho kusu není automatickým potvrzením celé skupiny.

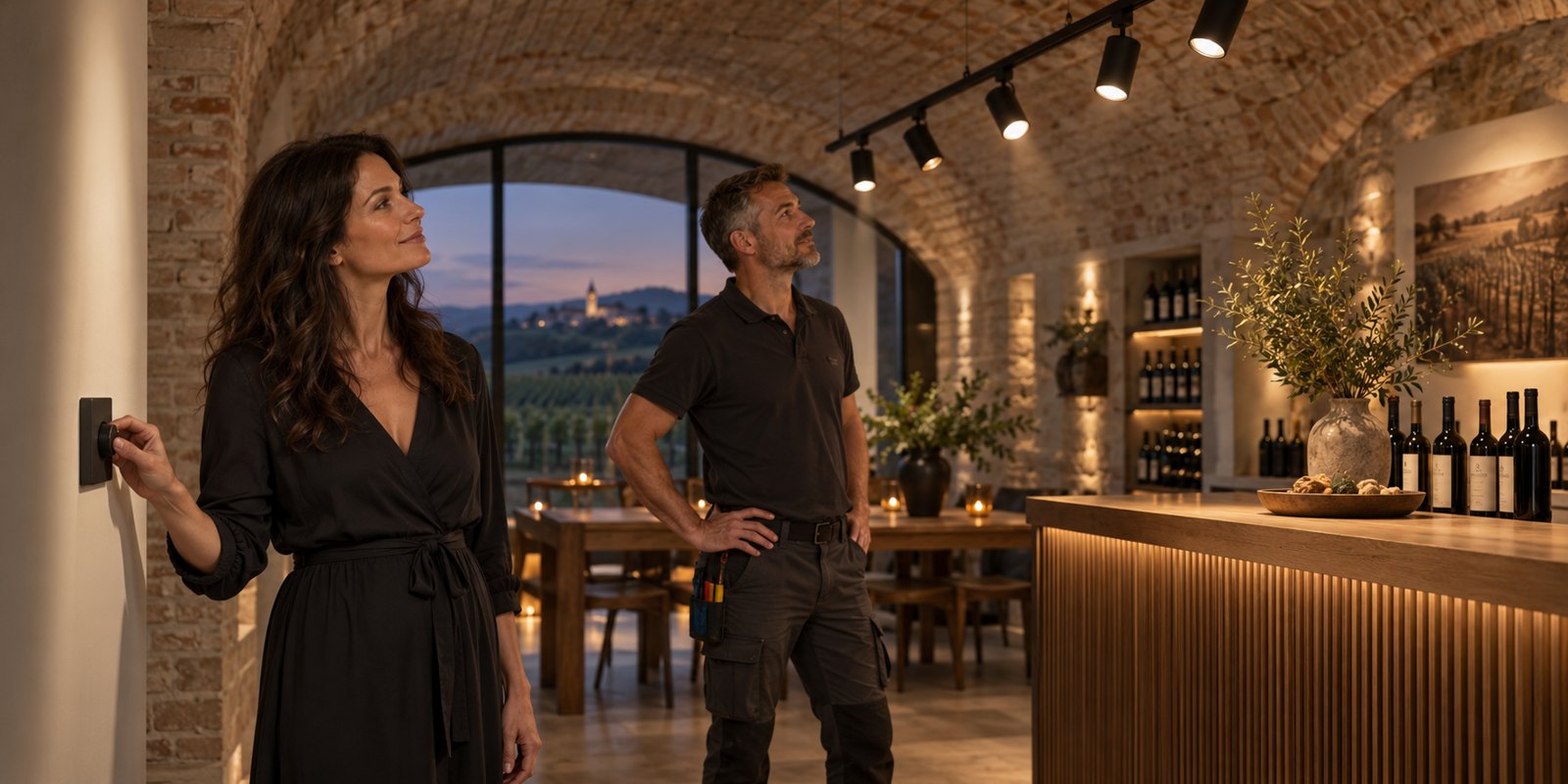

Při převzetí sledujte plynulou změnu, shodné chování svítidel, případné zvuky a spolehlivé rozsvícení do večerní scény. Chování po výpadku napájení ověřte postupem domluveným s dodavatelem a elektrikářem. Zkouška pohledem není měřením časových změn světla a nemůže sama doložit tvrzení „bez blikání“. Postup pro kontrolu nejnižší použitelné úrovně rozebírá samostatný článek o minimu stmívání.

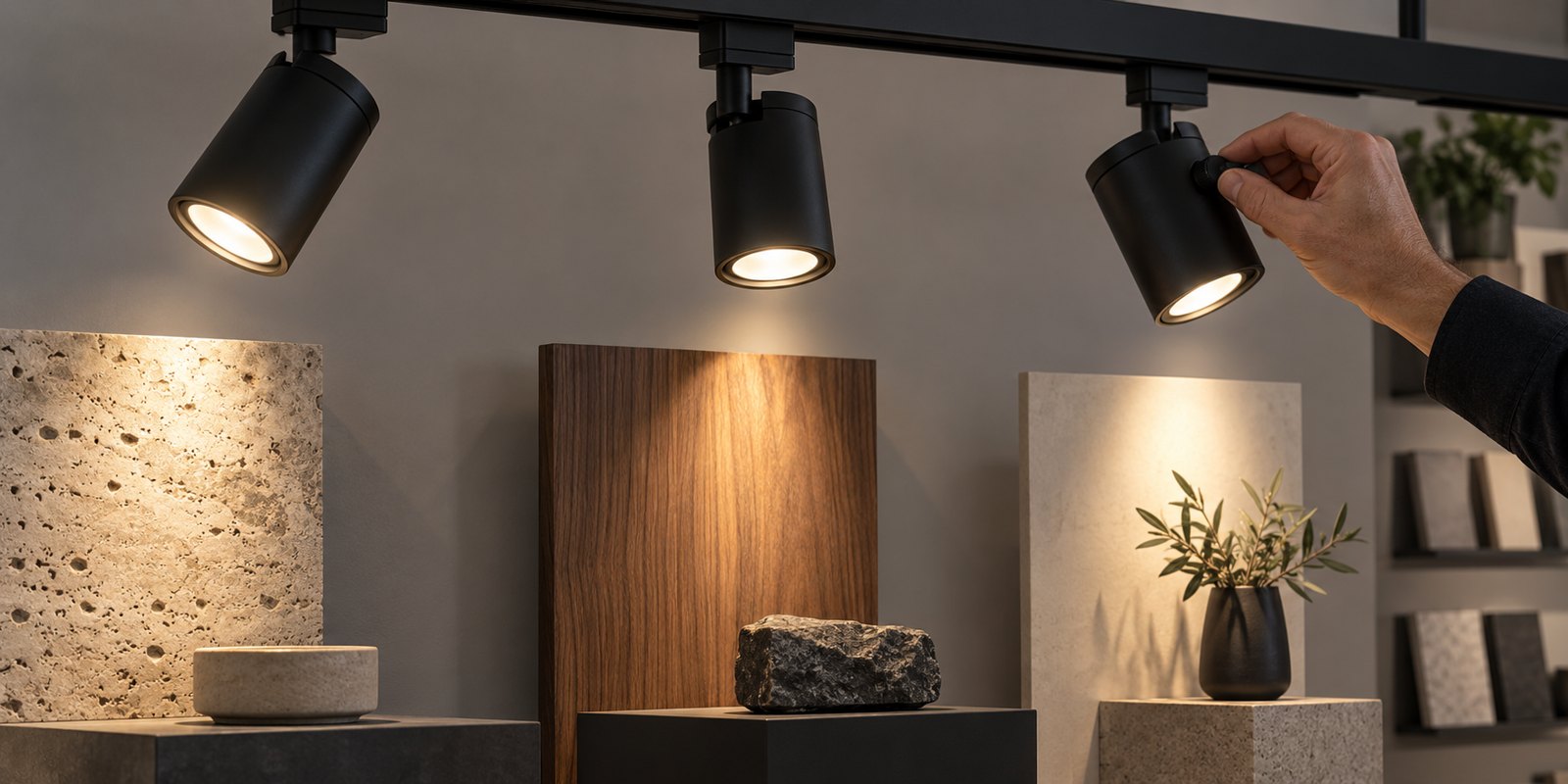

U kolejnicového osvětlení ještě rozlište společné řízení celé skupiny od individuálního stmívače na každém reflektoru. Místní regulace pomůže vyvážit jednotlivé akcenty, ale sama nepotvrzuje možnost současného použití nástěnného stmívače. Kombinaci musí připouštět výrobce konkrétního provedení.
Zdroje
- IES – veřejná anotace dokumentu o označování metod řízení
- DALI Alliance – princip digitálního řízení
- Tridonic – archivní technický list, duben 2021
Podklady ověřeny 13. 9. 2026. Vycházíme z veřejné anotace IES, nikoli z přečtení plného placeného dokumentu. Stránka IES obsahuje rozdílná označení LP-42-26 a RP-42-26; proto dokument identifikujeme názvem. Modelový případ a postup poptávky jsou redakčním doporučením, nikoli zprávou o provedeném měření.
