Co prozradí půdorys — a co musí návrhář zjistit od vás
Výkres se svítidly může vypadat přesvědčivě, a přesto nepočítat s průvlakem, vysokou skříní nebo změnou povrchu. Ukážeme, jak z půdorysu, výšek a vzorků sestavit podklady, podle kterých lze návrh skutečně dokončit a předat k realizaci.
1. Doplňte třetí rozměr a určete, odkud se měří
Půdorys zachycuje prostor shora. Pro umístění světla ale potřebujeme také řez místností a pohled na důležité stěny: spodní hranu průvlaku, výšku podhledu, horní hranu skříně a hloubku niky. Svítidlo zakreslené před knihovnou může být v půdorysu správně, zatímco ve skutečnosti mu do směru svícení zasáhne konstrukce nebo vysoký nábytek.

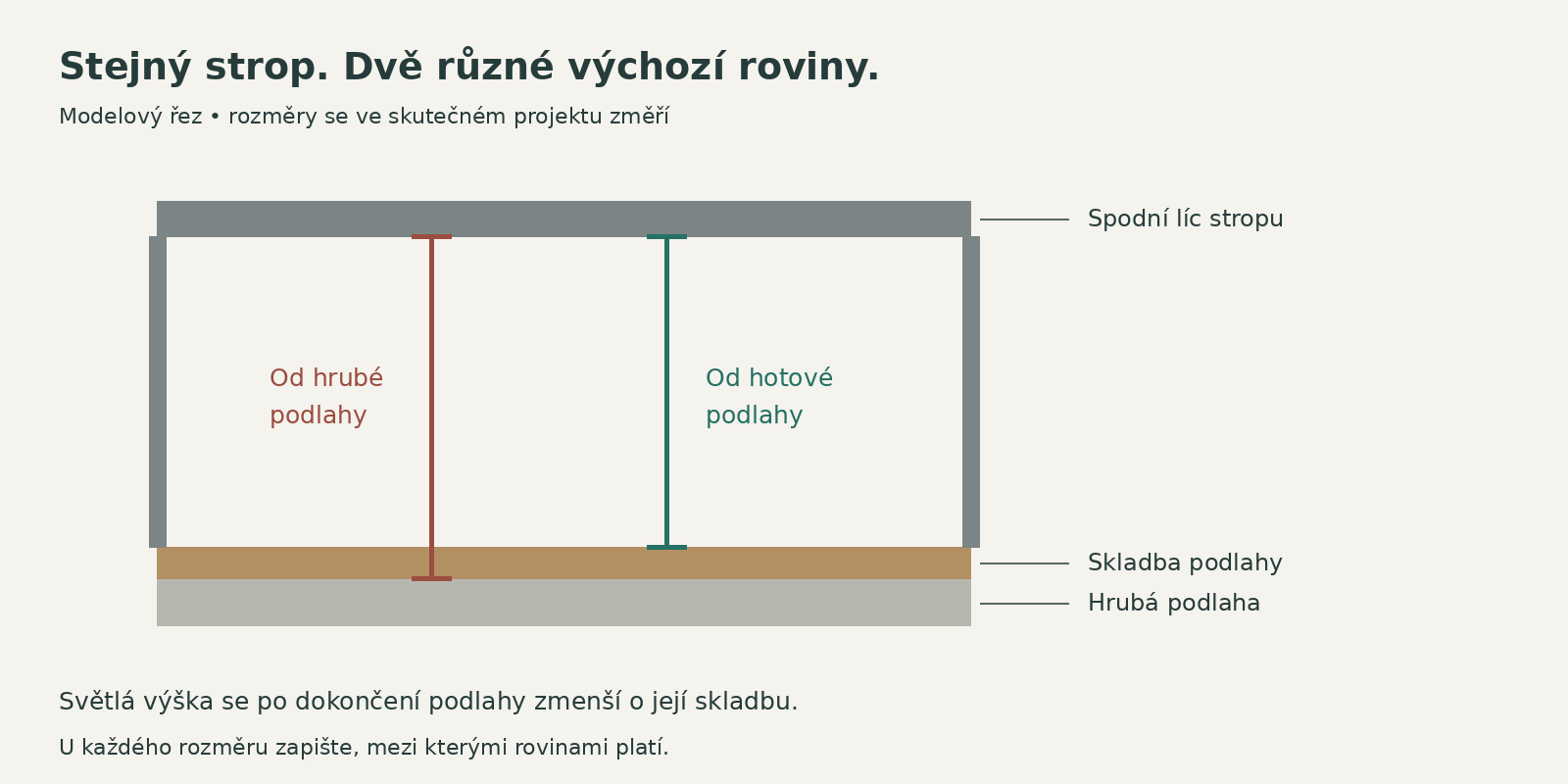

U každé výšky označte výchozí rovinu. Údaj od hrubé podlahy nelze bez úpravy zaměnit za vzdálenost od hotové podlahy. Stejně tak rozlišujte stávající strop a spodní líc budoucího podhledu. U rekonstrukce je praktické přiřadit k rozhodujícímu rozměru fotografii a uvést, zda byl změřen na místě, nebo převzat ze starší dokumentace.

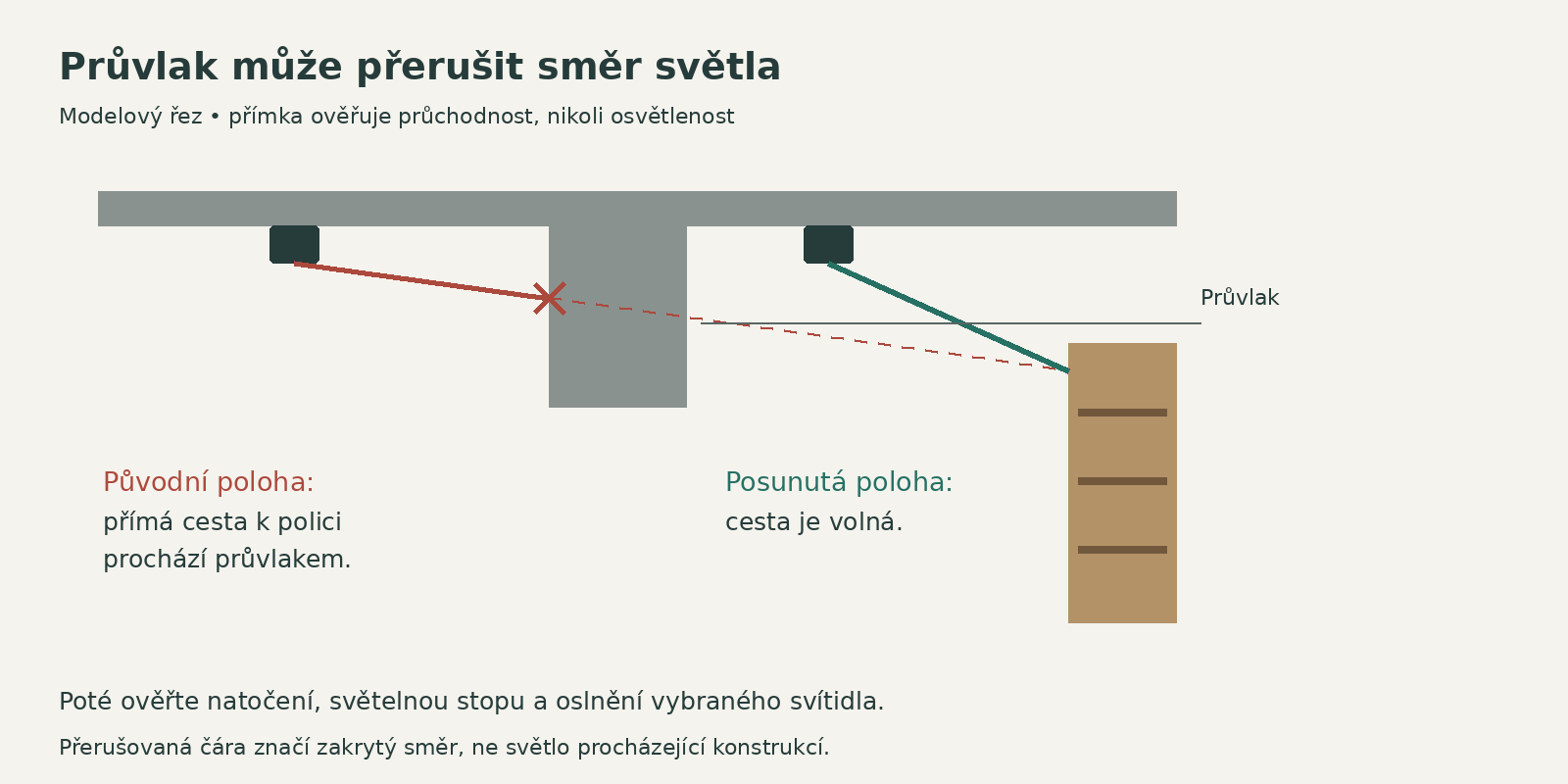

Kontrolu proveďte na konkrétním směru svícení. Spojte v řezu zamýšlenou polohu svítidla s plochou, kterou má osvětlovat, a prověřte překážky. Tato jednoduchá kontrola odhalí geometrickou kolizi; nedokládá však osvětlenost ani přesný tvar světelné stopy. Ty se ověřují s fotometrickými podklady vybraného svítidla.
2. Ke geometrii přiřaďte skutečné povrchy
Výkresy doplňte vzorky velkých povrchů. Barva, lesk a struktura jsou tři různé informace. Označení „světlá stěna“ neříká, zda jde o matnou malbu, lesklý obklad nebo reliéfní omítku. Světlo vedené těsně podél povrchu zdůrazňuje jeho strukturu, a může proto zvýraznit i nerovnost, kterou jste původně chtěli potlačit.
Každý vzorek propojte s místem ve výkresu. Stačí jednoduché označení stěny a fotografie se stejným označením. U zrcadel, prosklených obrazů a obrazovek doplňte také obvyklá místa pozorovatele. Samotný půdorys neprozradí, zda se jasná část svítidla objeví v odrazu právě ze sedačky.
Nevybraný materiál nevyplňujte odhadem, který později začne působit jako potvrzený údaj. Zapište jej jako otevřené rozhodnutí a popište, co po jeho výběru znovu zkontrolujete: světelnou stopu, odraz nebo výsledný dojem ze stěny. Vzorek posuzovaný na stole může pomoci s výběrem; rozhodující účinek ověřujte také v zamýšlené orientaci.
3. Uzavřete podklady před pevným umístěním vývodů
Poloha nábytku má být potvrzená dříve, než podle ní vzniknou pevné montážní body. U jídelního stolu lze obrys vyznačit na podlaze páskou a prakticky projít dveře, odsunutí židlí i průchod do další místnosti. Je-li stůl rozkládací, zaznamenejte běžnou i rozloženou polohu. Značka uprostřed prázdné místnosti tyto situace nenahrazuje.

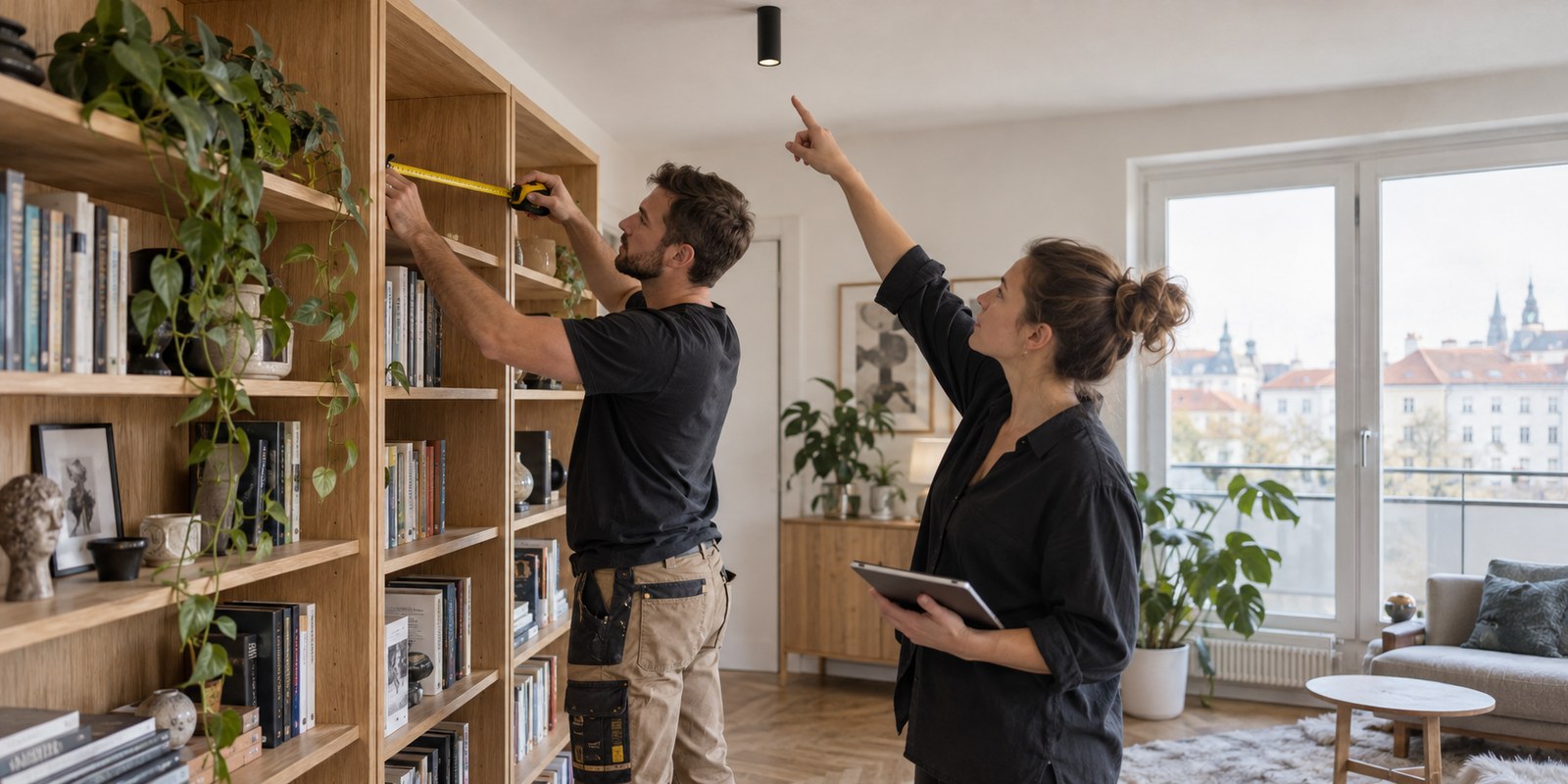

Ukázka koordinačního zápisu: průvlak — stav zaměřil dodavatel stavby — projektant posune svítidlo mimo jeho stín; knihovna — výšku a hloubku potvrdí truhlář — návrhář určí polohu světla před čely polic; rozkládací stůl — obě polohy potvrdí investor — návrhář vybere délku světelné stopy pro zavřený i rozložený stůl. Vývod u neuzavřené položky se nesmí ve výkresu tvářit jako definitivní.
Výstupem nemá být co nejvíce výkresů, nýbrž vzájemně souhlasící sada podkladů s datem revize. Před konečným umístěním svítidel projděte změny nábytku, výšek a materiálů od posledního návrhu. Pokud ještě není jasné, co má místnost umožňovat, začněte zadáním podle skutečného používání prostoru. Podklady pro konkrétní projekt lze následně projít při konzultaci s A-LIGHT.
