Světlo podle obrysu obrazu: framing u ERCO Pollux New
Zprávy z oboru · Komerční prostory · Světelný design

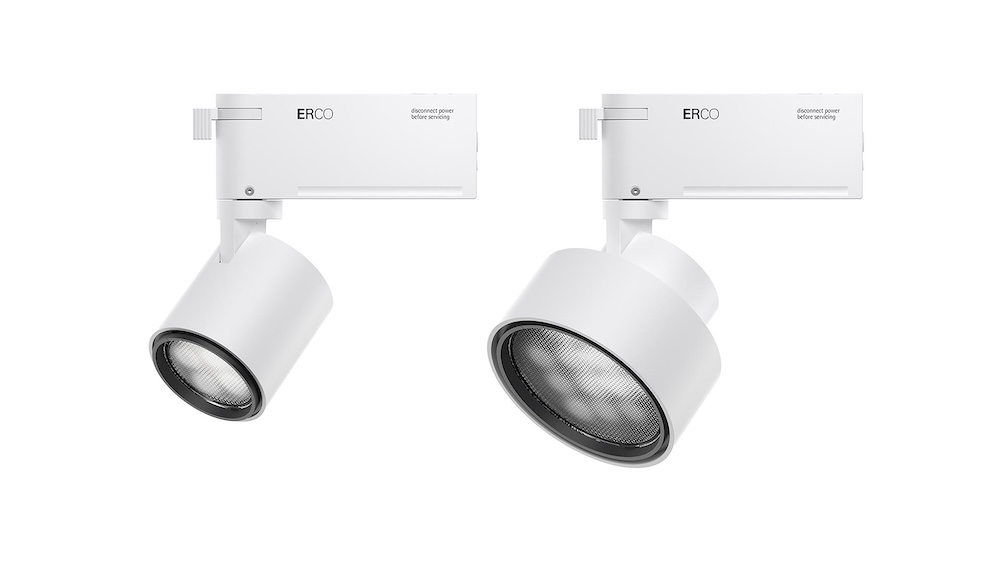

Mezi novinkami ERCO pro rok 2026 je framingový modul pro Pollux New. Umožňuje oříznout světlo na obdélníkovou plochu obrazu. V galerii tím lze potlačit světelnou skvrnu na okolní stěně; správné nastavení však vyžaduje víc než zúžení běžného reflektoru.
Co výrobce skutečně přidal
ERCO na stránce novinek 2026 uvádí pro Pollux New modul s ořezovými clonami. Produktový popis vysvětluje možnost omezit světlo na pravoúhlé plochy a nastavovat framing bez nářadí. Jde o konkrétní doplnění optického systému, nikoli o vlastnost každého reflektoru řady. Přesnou kombinaci hlavy, modulu a příslušenství je třeba ověřit před objednáním. Novinky ERCO 2026 a produktové podklady Pollux New.

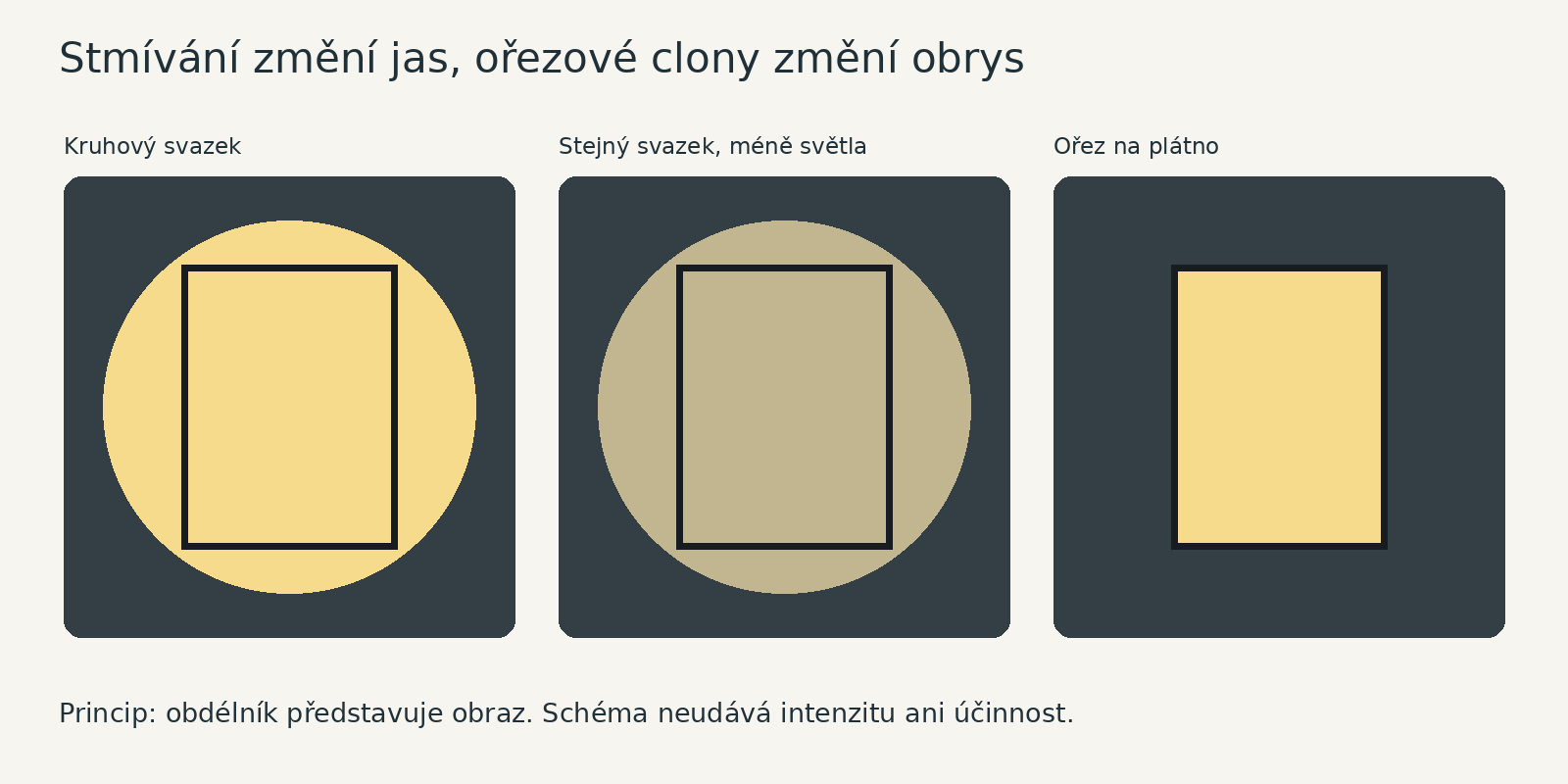

Ořezové clony vytvářejí hranice promítané plochy; čočkový systém umožňuje pracovat s jejich ostrostí. Běžný kruhový světelný svazek na obdélníkovém plátně ponechá buď neosvětlené rohy, nebo zasáhne i okolí. Pouhé stmívání tuto geometrii nezmění.
Proč kruhový svazek přesahuje plátno

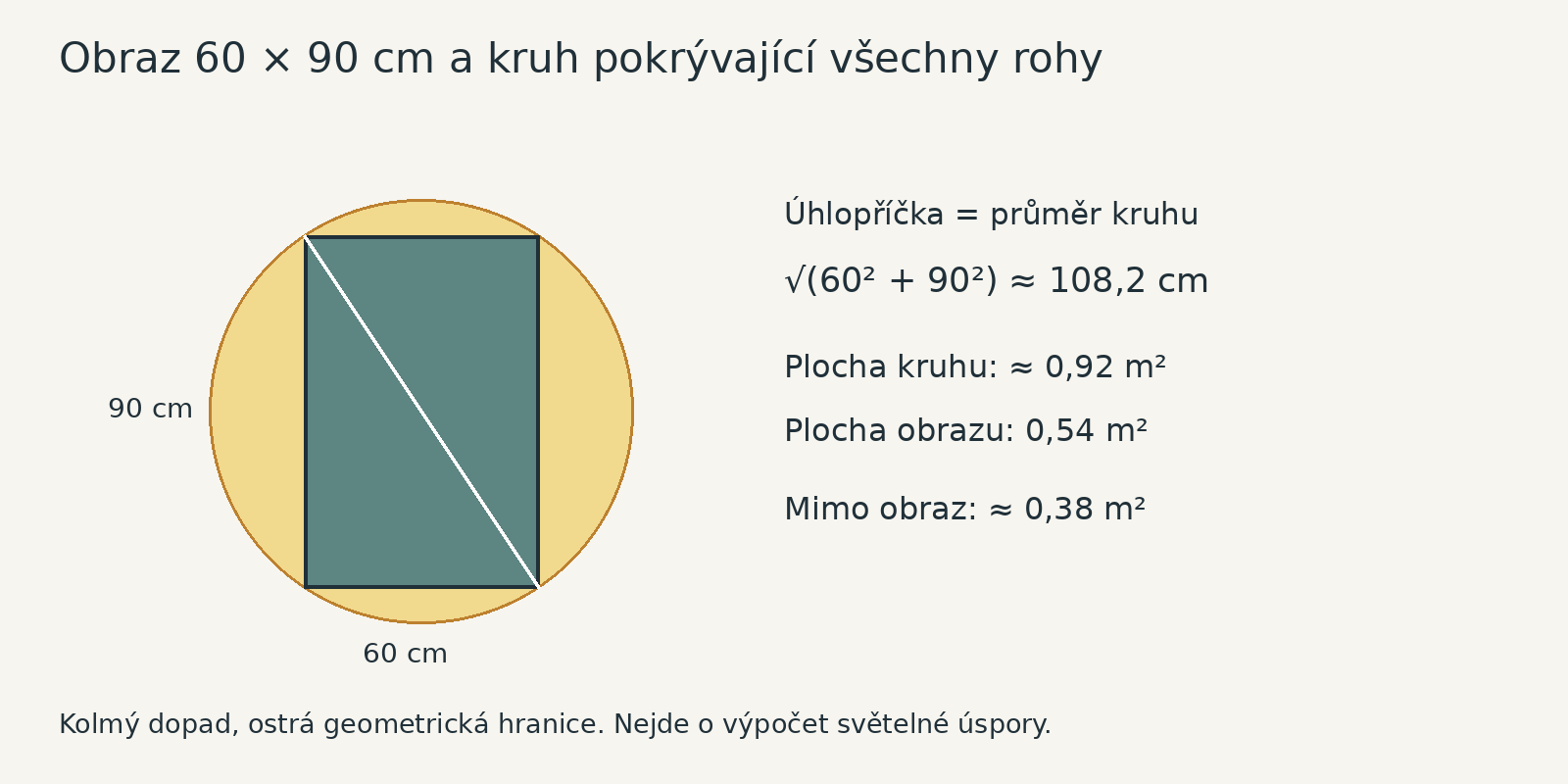

Na modelovém obrazu širokém 60 cm a vysokém 90 cm lze rozdíl ukázat výpočtem. Kruh, který při kolmém dopadu právě pokryje všechny rohy, musí mít průměr alespoň délky úhlopříčky: √(60² + 90²) = 108,2 cm. Jeho plocha je přibližně 0,92 m², zatímco obraz má 0,54 m². Přibližně 0,38 m² geometrické plochy kruhu tedy leží mimo plátno.

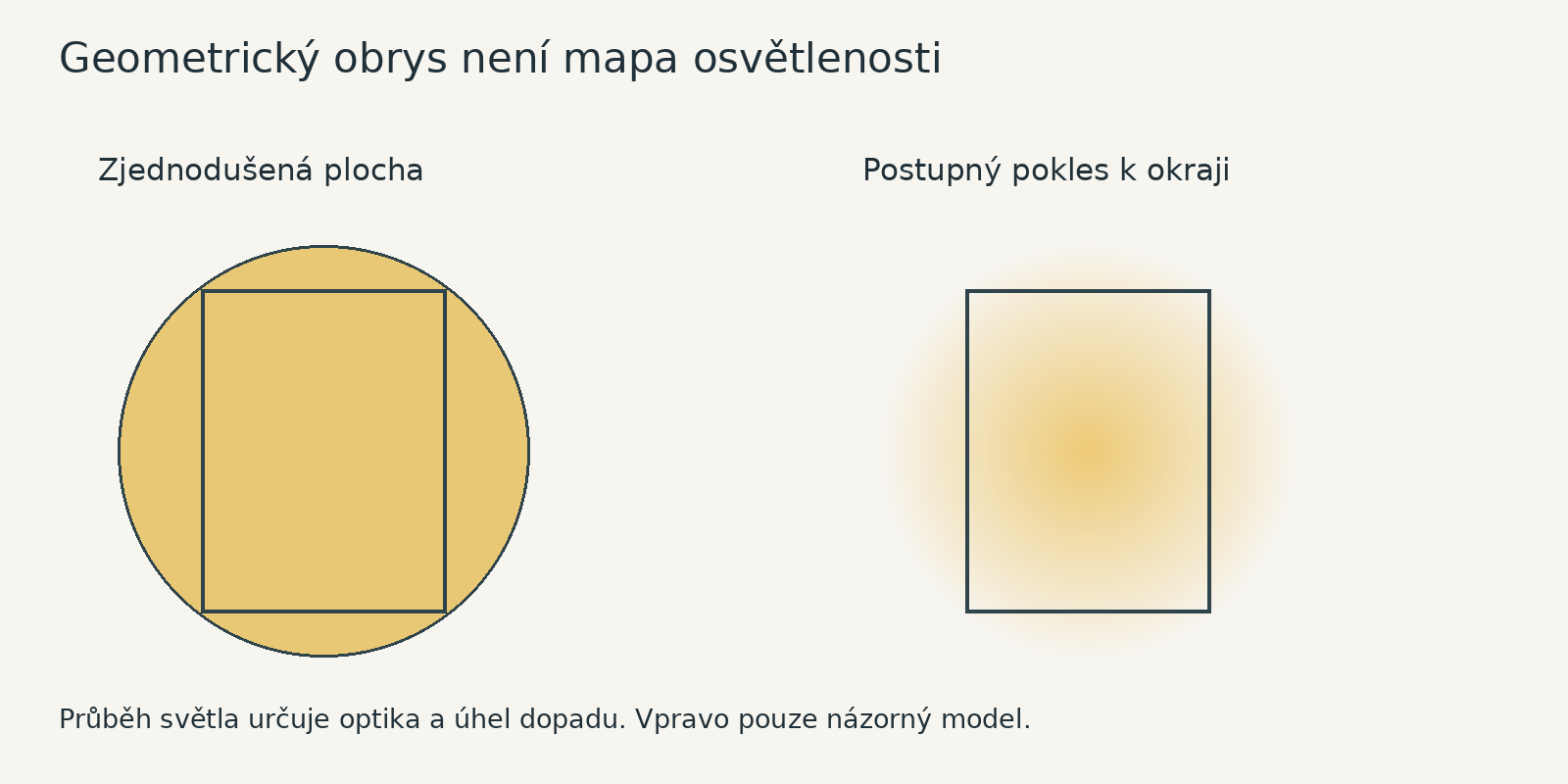

Tento výpočet není fotometrií svítidla ani výpočtem úspory. Skutečný svazek má průběh intenzity, při šikmém dopadu se mění tvar a část světla se odráží. Příklad pouze vysvětluje, proč i správně zaměřený kulatý svazek může vytvořit výraznou skvrnu kolem obdélníku. Framing řeší právě tvar této hranice.
Co zkontrolovat před rozhodnutím pro framing
Vzorek vyzkoušejte v plánované vzdálenosti a pod skutečným úhlem. Seřiďte všechny čtyři hrany, potom zkontrolujte rohy, rámy a ostrost přechodu při běžném pohledu návštěvníka. Při přemístění nebo výměně obrazu je nutné ořez upravit znovu. U členitého rámu nebo prostorového objektu nemusí ostrý obdélník odpovídat výtvarnému záměru.
U zaskleného díla navíc sledujte odraz svítidla z návštěvnické trasy. Přesný obrys světla sám nezaručuje nepřítomnost odrazu. A u citlivých exponátů vychází dovolená osvětlenost a doba svícení z jejich konzervačních požadavků; atraktivní účinek není důvod zvyšovat světelnou dávku. Framing je nástroj pro řízení tvaru světla, nikoli náhrada těchto kontrol.
Zdroje ERCO ověřeny 13. 9. 2026. Geometrické příklady jsou redakčním výpočtem, nikoli testem výrobku.
