PIR čidlo: proč dosah 14 metrů neplatí pro každý směr příchodu

Datum vydání: 20.09.2026

Čidlo zareaguje na člověka procházejícího po zahradě, ale při příchodu ke dveřím rozsvítí pozdě. Příčinou může být směr pohybu vůči jeho záběru. Při výběru PIR proto nestačí porovnávat jediné číslo dosahu; rozhoduje i skutečná trasa chůze.

Směr přístupové cesty patří mezi vstupy pro volbu polohy čidla.

1. V technickém listu hledejte oba směry

Konkrétní rozdíl ukazuje STEINEL IS 140-2, varianta 608910: výrobce uvádí radiální dosah 3 m a tangenciální 14 m, detekční úhel 140° a optimální montážní výšku 2 m. Radiální pohyb znamená přibližování k čidlu, tangenciální průchod napříč jeho záběrem. Tyto údaje patří konkrétnímu modelu a nepřenášejí se automaticky na jiné PIR čidlo. U návrhu zakreslete branku, dveře, první schod a směr chůze. Jestliže přístupová cesta míří osm metrů přímo proti čidlu, nelze z údaje „14 m“ slíbit sepnutí už u branky. Je třeba ověřit diagram pro tento směr, případně hledat jiné umístění či jiný detektor. Ani široký celkový úhel sám neřeší slabší odezvu při přímém příchodu. Posun čidla na boční část fasády může vytvořit příznivější průchod záběrem, ale musí zachovat výhled na celou potřebnou trasu. Roh, hustý keř nebo otevřené dveře nesmějí zakrýt místo, kde se má světlo rozsvítit.

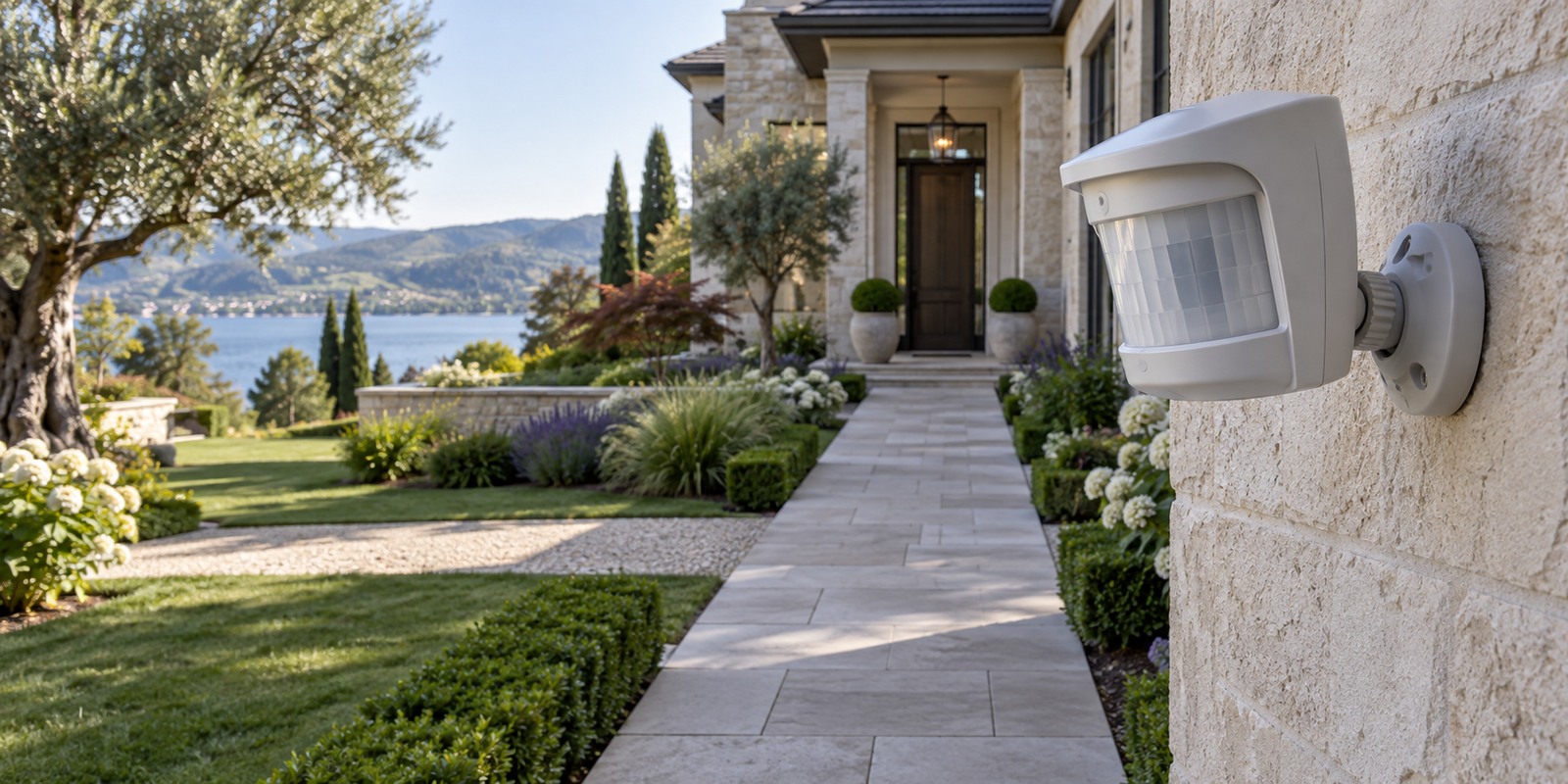

Rozlišujte parametry konkrétního výrobku; zobrazené čidlo představuje obecný model, nikoli uvedenou značku.

2. Zkoušejte příchod před prvním schodem

Pro modelovou cestu s prvním schodem stanovte předem ověřitelný požadavek: světlo musí být rozsvícené ještě před došlápnutím na první stupeň, s rezervou odpovídající běžnému tempu chůze. Po instalaci procházejte skutečnou trasu od branky, parkovacího místa i od domu; při každém pokusu počkejte na ukončení předchozího sepnutí podle návodu. Zaznamenejte bod rozsvícení, směr a nastavení čidla. První test dosahu proveďte v režimu doporučeném výrobcem, poté ověřte také večerní provoz se zvoleným soumrakovým prahem a dobou svícení. Má-li se světlo rozsvítit dříve, řešte záběr, polohu a překážky; delší čas doběhu neposune místo prvního zachycení člověka. Současně vyzkoušejte pohyb na chodníku za hranicí pozemku a v sousedství. Nežádoucí oblast omezte příslušnými clonkami podle návodu tak, aby zůstala zachovaná potřebná trasa. Teprve soupis úspěšných průchodů z jednotlivých směrů potvrzuje funkci v daném místě; fotografie rozsvíceného vstupu ji sama nedokládá.

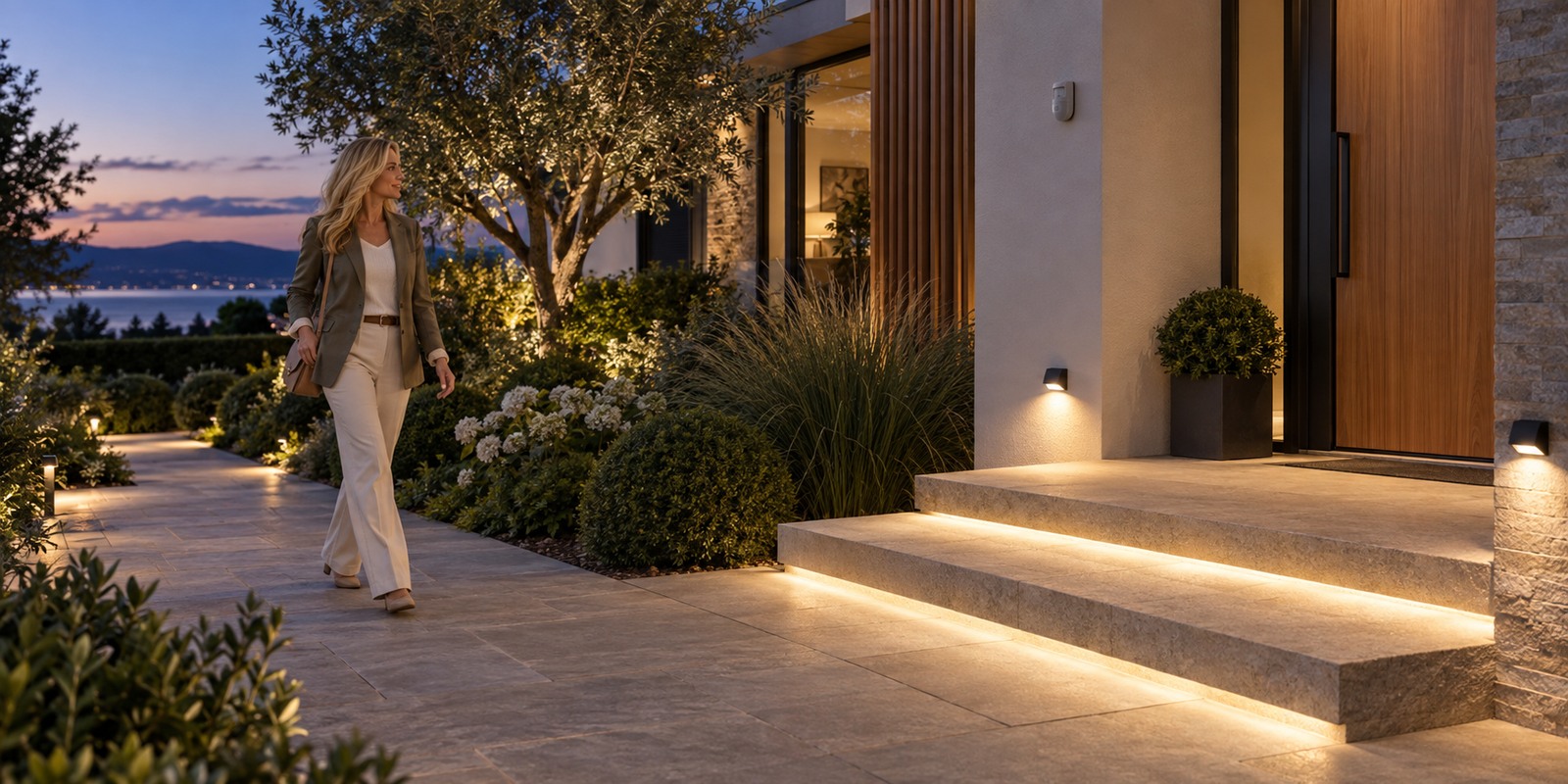

Modelový návrh vstupu: osvětlení má být aktivní před prvním schodem.
